Drehfeldrichtungsanzeiger CAT IV 600V mit elektronischer Drehscheibe, Frequenzanzeige und Anzeige der Netznennspannung
Den Sicherheitsvorschriften entsprechender Drehfeldrichtungsanzeiger.
Viele Anwender bevorzugen die Drehscheibe nach dem Ferrarisprinzip, die mit viel Mechanik verbunden ist. Das benötigt ein gewisses Volumen, was wiederum ein großes Gehäuse für die entsprechenden Luft- und Kriechstrecken zur Folge hätte.

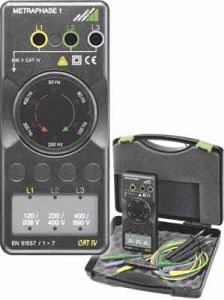

Beim Drehfeldrichtungsanzeiger METRAPHASE 1 wurde daher der Weg der elektronischen Drehscheibe gewählt.
Mit im Kreis angebrachten LEDs wird nicht nur die Drehrichtung nachgebildet, sondern durch verschiedenfarbig aufleuchtende LEDs in diesem Kreis auch die Frequenz des Netzes angezeigt, in dem gemessen wird. Das Anliegen der jeweiligen Phasenspannung wird vorschriftsmäßig durch weitere LEDs angezeigt, ebenso die Nennspannung des Netzes.
Dieser neue Drehfeldrichtungsanzeiger kann als Dreipol- und als Zweipolanzeiger genutzt werden.
Im Lieferumfang enthalten:
- 3 ansteckbare Messleitungen mit berührgeschützten Steckern
- 3 Messspitzen zum Aufstecken auf berührgeschützte Stecker
- 1 Krokodilklemme zum Aufstecken auf berührgeschützte Stecker
- 4 Batterien
- 1 Bedienungsanleitung
- 1 Transportkoffer
Datenblatt GMC Metraphase 1
