Dreiphasiger Netzqualitätsrecorder der Serie Fluke 1760 Topas
Entspricht den Anforderungen der Klasse A für anspruchsvollste Netzqualitätsprüfungen
Der Drei-Phasen-Netzqualitätsrecorder Fluke 1760 entspricht IEC 61000-4-30, Klasse A, für fortschrittliche Netzqualitätsanalyse und konsistente Normenprüfung. Der Netzqualitätsrecorder analysiert Stromverteilungsanlagen in Mittel- und Niederspannungsnetzen von Versorgungsbetrieben und in der Industrie. Schwellwerte, Algorithmen und Messfunktionen können flexibel angepasst werden. Der Netzqualitätsrecorder Fluke 1760 erfasst umfangreiche Details zu den vom Anwender gewählten Parametern.
Anwendungsbereiche
Detaillierte Analyse von Störungen – Analysieren Sie schnelle Transienten und erkennen Sie die Ursache für Gerätefehlfunktionen zur späteren Schadensminderung und vorbeugenden Instandhaltung. Die Option für schnelle Transienten mit einem Messbereich von 6000 V erlaubt das Erfassen von Blitzeinschlägen.
Einhaltung der Anforderungen zur Klasse A – Überprüfen der Netzqualität an der Einspeisung der Versorgungsenergie. Dank Einhaltung der Kriterien für die Klasse A ermöglicht der Fluke 1760 eine zweifelsfreie Überprüfung.
Ereigniskorrelation an mehreren Messpunkten – Mit Hilfe der GPS-Zeitsynchronisierung kann der Benutzer schnell erkennen, wo ein Fehler zuerst aufgetreten ist, entweder innerhalb oder außerhalb des Gebäudes.
Galvanische Trennung und DC-Kopplung – Ermöglicht umfassende Messungen in unähnlichen Stromversorgungssystemen. Sie können z. B. durch gleichzeitiges Messen von Batteriespannung und Leistungsabgabe bei USV-Systemen Fehlersuchen durchführen.
Netzqualitäts- und Netzlastgangmessungen – Beurteilen der grundlegenden Netzqualität, um vor der Installation die Kompatibilität mit kritischen Systemen zu überprüfen und vor dem Anschließen von Verbrauchern eine Kapazitätsprüfung der elektrischen Anlage vorzunehmen.
Es sind vier verschiedene Fluke 1760 Modelle erhältlich:
| Produktmerkmale |
1760
Basic |
1760TR
Basic |
1760 |
1760TR |
| Leistungsstatistiken gemäß EN50160 |
• |
• |
• |
• |
| Liste der Spannungsereignisse (Spannungseinbrüche und -erhöhungen sowie Unterbrechungen) |
• |
• |
• |
• |
| Kontinuierliche Aufzeichnung von: |
| - Spannung |
• |
• |
• |
• |
| - Strom |
• |
• |
• |
• |
| - Leistung P, Q, S |
• |
• |
• |
• |
| - Leistungsfaktor |
• |
• |
• |
• |
| - kWh |
• |
• |
• |
• |
| - Flicker |
• |
• |
• |
• |
| - Unsymmetrie |
• |
• |
• |
• |
| - Frequenz |
• |
• |
• |
• |
| - Spannungs- und Stromoberschwingungen bis hin zur 50. Ordnung / Zwischenharmonische |
• |
• |
• |
• |
| Gesamtklirrfaktor |
• |
• |
• |
• |
| Erfassung von Rundsteuersignalen |
• |
• |
• |
• |
| Getriggerte Aufzeichnungen |
• |
• |
• |
• |
| Online-Modus (Oszilloskop, Transienten und Ereignisse) |
• |
• |
• |
• |
| Schnelle Analyse von Transienten von bis zu 10 MHz |
|
• |
|
• |
| Vier Spannungstastköpfe 600 V |
|
|
• |
• |
| 4 flexible Stromzangen für zwei Messbereiche (1000 A/200 AAC) |
|
|
• |
• |
| GPS-Empfänger mit Zeitsynchronisierung |
|
|
• |
• |
| Speicher |
2-GB-Flash-Speicher |

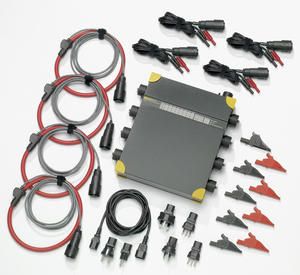

Lieferumfang Fluke 1760:
- Fluke 1760
- Interner 2-GB-Flash-Speicher
- Software PQ Analyze auf CD-ROM
- Ethernet-Kabel für Netzwerkverbindung (1x)
- Crosslink-Ethernet-Kabel für direkten Anschluss an den PC (1x)
- Netzkabel (1x)
- Benutzerhandbücher
- Tragetasche
- Spannungstastköpfe (4x) (Einstellung INTL: 600 V, Einstellung US: 1000 V)
- Flexible Stromzangen für zwei Messbereiche (4x) (1000 A/200 A Wechselstrom)
- GPS-Empfänger mit Zeitsynchronisierung
Weitere Modelle wie Fluke 1760TR oder 1760Basic auf Anfrage.
Datenblatt Fluke 1760
