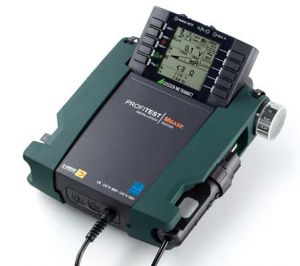

GMC PROFiTEST MBASE

Universeller Installationstester für die Messungen nach NIV/NIN

GMC PROFiTEST MBASE

SERIE PROFITEST MASTER

PROFITEST M-BASE / M-TECH / M-XTRA – Installationstester NIN/NIV, IEC 364-6-61, CAT IV 300V

Eine Weitbereichsmesseinrichtung ermöglicht den Einsatz des Prüfgeräts für alle Wechselstrom- und Drehstromnetze mit Spannungen von 65 bis 550 V und Frequenzen von 15.4 bis 420 Hz.

  • Schleifen- und Netzimpedanzmessung
  • Isolationswiderstand mit Nennspannung, variabler oder ansteigender Prüfspannung
  • Niederohmmessung
  • Erdungswiderstandsmessung
  • Standortisolationsmessung
  • Universelles Anschlusssystem

Besonderheiten

  • EASY transfer: direkte Einbindung in die CAD-Planungssoftware von DDS-CAD.
  • Spannungsfall-Messung
  • Minimaler und maximaler Kurzschlussstrom
  • 4-Leiter Messmethode: kein Nullpunktabgleich und kein Nullpunktadapter notwendig
  • Anzeige von zulässigen Sicherungstypen für elektrische Anlagen
  • Prüfung des Anlaufs von Energieverbrauchszählern
  • Berechnung von Leitungslängen für gängige Querschnitte von Kupferleitungen
  • Messung von Vor-, Leck- und Ausgleichsströmen bis 1 A sowie Arbeitsströme bis 150 A über Zangenstromsensor WZ12C als Zubehör
  • Messen der Drehfeldrichtung (Phasenfolge, höchste verkettete Spannung)
  • Schnittstelle für Bluetooth

Prüfen von Fehlerstromschutzeinrichtungen (RCD-Schutzschaltern)

  • Messen der Berührungsspannung ohne Auslösung des Schalters.
    Hierbei wird die auf Nennfehlerstrom bezogene Berührungsspannung mit 1/3 des Nennfehlerstromes gemessen.
  • Auslöseprüfung mit Nennfehlerstrom, Messung der Auslösezeit

Spezielle Prüfungen von Anlagen bzw. RCD-Schutzschaltern

  • Prüfen von Anlagen bzw. RCD-Schutzschaltern mit steigendem Fehlerstrom mit Anzeige des Auslösestroms sowie der Berührungsspannung im Augenblick des Auslösens.
  • Prüfen von RCD-Schutzschaltern mit: ½ × IΔN, 1× IΔN, 2× IΔN, 5× IΔN
  • Prüfen von RCD-Schutzschaltern, die für pulsierende Gleichfehlerströme geeignet sind; die Prüfung erfolgt mit positiven oder negativen Halbwellen
  • Prüfen von RCD-Schutzschaltern mit einstellbarem Fehlerstrom zur Ermittlung der Berührungsspannung und des Auslösestroms

Prüfen spezieller RCD-Schutzschalter

  • selektive S, SRCDs, PRCDs (Schukomat, Sidos o.a.), Typ G/R, Typ AC, Typ A; Typ B

Prüfen von Fehlerstrom (RCD)- Schutzschaltungen in IT-Netzen

Prüfen von Isolationsüberwachungsgeräten (IMDs)

Isolationswächter werden in Stromversorgungen eingesetzt, bei denen ein einpoliger Erdschluss nicht zum Ausfall der Stromversorgung führen darf z. B. bei Operations­sälen oder Photovoltaikanlagen.

Prüfen von Differenzstrom-Überwachungsgeräten (RCMs)

RCMs (Residual Current Monitor) überwachen den Differenzstrom in elektrischen Anlagen und zeigen diesen kontinuierlich an. Wie bei Fehlerstrom­schutzeinrichtungen können externe Schalteinrichtungen angesteuert werden, um die Spannungs­ver­sor­gung bei Überschreiten eines bestimmten Differenzstroms abzuschalten.

Intelligente Rampe

Der Vorteil dieser Messfunktion gegenüber den Einzelmessungen von IN und tA ist die gleichzeitige Messung von Abschaltzeit und Abschaltstrom durch stufenförmig anstei­genden Prüfstrom, wobei der RCD nur ein einziges mal ausgelöst werden muss.

Messen des Erdungswiderstandes

  • Erdungswiderstand RE (Netzbetrieb) I/U-Messverfahren (2-/3-Pol-Messverfahren über Messadapter )
  • Erdungswiderstand RE (Batteriebetrieb) 3- oder 4-Pol-Messverfahren über Adapter PRO-RE
  • Spezifischer Erdwiderstand (Batteriebetrieb) 4-Pol-Messverfahren über Adapter PRO-RE
  • Selektiver Erdungswiderstand RE (Netzbetrieb) mit 2-Pol-Adpater, Sonde, Erder und Zangenstromsensor (3-Pol-Messverfahren)
  • Selektiver Erdungswiderstand RE (Batteriebetrieb) mit Sonde, Erder und Zangen­strom­sensor (4-Pol-Messverfahren über Adapter PRO-RE und Zangenstrom­sensor)
  • Erdschleifenwiderstand (Batteriebetrieb) mit 2 Zangen (Zangenstromsensor direkt und Zangenstromswandler über Adapter PRO-RE/2)

Ableitstrommessung mit Adapter PRO-AB

Die Messung von dauernd fliesenden Ableit- und Patientenhilfsströmen gemäss IEC 62353 (VDE 0750 Teil 1) / IEC 601-1 / EN 60 601-1:2006 (Medizinische elektrische Geräte - Allgemeine Festlegungen für die Sicherheit) ist mit dem Zubehör Ableit­strom­messadapter PRO-AB als Vorschaltgerät für das Prüfgerät PROFITEST MXTRA möglich.

Restspannung ermitteln / Netzschwankungen erkennen

Die Vorschrift EN 60204 fordert, dass an jedem berührbaren aktiven Teil einer Maschi­ne, an welchem während des Betriebs eine Spannung von mehr als 60 V anliegt, nach dem Abschalten der Versorgungsspannung die Restspannung zwischen L und PE innerhalb von 5 s auf einen Wert von 60 V oder weniger abgesunken sein muss.

Autofunktion Prüfsequenzen

Soll nacheinander immer wieder die gleiche Abfolge von Prüfungen mit anschliessen­der Protokollierung durchgeführt werden, wie dies z. B. bei Normen vorgeschrie­ben ist, empfiehlt sich der Einsatz von Prüfsequenzen. Mithilfe von Prüfsequenzen können aus den manuellen Einzelmessungen automatische Prüfablaufe zusammen­gestellt werden.

Übersicht der Funktionen nach Gerätetyp

PROFITEST  MBASE   MTECH   MXTRA
      neu
RCD-Messungen
UB-Messung ohne FI-Auslösung x x x
Messung der Auslösezeit x x x
Messung des Auslösestroms x x x
selektive, SRCDs, PRCDs, Typ G/R x x x
allstromsensitive RCDs Typ B, B+ - x x
Prüfen von Isolations­überwachungsgeräten (IMDs) - - x
Prüfen von Differenzstrom-Überwachungsgeräten (RCMs) - - x
Prüfung auf N-PE-Vertauschung x x x
Schleifenimpedanz ZL-PE / ZL-N
Sicherungstabelle für Netze ohne RCD x x x
ohne RCD-Auslösung, Sicherungstabelle - x x
mit 15 mA Prüfstrom ohne RCD-Auslösung x x x
Erdungswiderstand
Erdungswiderstand RE (Netzbetrieb)
I/U-Messverfahren (2-/3-Pol-Messverfahren
über Messadpater 2-Pol/2-Pol + Sonde)
x x x
Erdungswiderstand RE (Batteriebetrieb)
3- oder 4-Pol-Messverfahren über Adapter PRO-RE
- - x
Spezifischer Erdwiderstand ρE (Batteriebetrieb) (4-Pol-Messverfahren über Adapter PRO-RE) - - x
Selektiver Erdungswiderstand RE (Netzbetrieb) mit 2-Pol-Adpater, Sonde, Erder und Zangenstromsensor (3-Pol-Messverfahren) x x x
Selektiver Erdungswiderstand RE (Batteriebetrieb) mit Sonde, Erder und Zangenstromsensor (4-Pol-Mess­verfahren über Adapter PRO-RE und Zangenstromsensor) - - x
Erdschleifenwiderstand ρESCHL (Batteriebetrieb) mit 2 Zangen (Zangenstromsensor direkt und Zangenstromswandler über Adapter PRO-RE/2) - - x
Messung Potentialausgleich RLO
automatische Umpolung
x x x
Weitere Messungen
Isolationswiderstand RISO
Prüfspannung variabel oder ansteigend (Rampe)
x x x
Spannungsmessung
UL-N / UL-PE / UN-PE / f
x x x
Sondermessungen
Leckstrom (Zangenmessung) IL, IAMP x x x
Drehfeldrichtung x x x
Erdableitwiderstand RE(ISO) x x x
Spannungsfall x x x
Standortisolation ZST x x x
Zähleranlauf x x x
Ableitstrom mit Adapter PRO-AB - - x
Restspannung prüfen - - x
Intelligente Rampe - - x
Ausstattung
Sprache der Bedienerführung wählbar x x x
Speicher (Datenbank max. 50000 Objekte) x x x
Autofunktion Prüfsequenzen - - x
Schnittstelle für RFID-/Barcode-Scanner RS232 x x x
Schnittstelle für Datenübertragung USB x x x
Schnittstelle für Bluetooth - - x
PC-Anwendersoftware ETC x x x
Messkategorie CAT III 500 V / CAT IV 300 V x x x
DKD-Kalibrierung x x x
Artikelnummer  M520M M520O M520P

Lieferumfang

  • 1 Prüfgerät
  • 1 Schutzkontaktstecker-Einsatz (PRO-CH)
  • 1 2-Pol-Messadapter und 1 Leitung zur Erweiterung zum 3-Pol-Adapter (PRO-A3-II)
  • 2 Krokodilklemmen
  • 1 Umhängegurt
  • 1 Satz Akkus
  • 1 Ladegerät
  • 1 Batterieträger
  • 1 Kurzbedienungsanleitung
  • 1 Bedienungsanleitung (auf CD-ROM)
  • 1 DKD-Kalibrierschein
  • 1 PC-Anwendersoftware ETC
  • 1 USB-Schnittstellenkabel

Datenblatt GMC PROFiTEST MBASE

Preis auf Anfrage
